2015.04.24 Friday
New 3DS LL 内部画像
おはようございます!
今週はNew 3DS2台、New3DSLL 1台とNewの修理が続いたので画像をとりました。
いくつかご紹介したいと思います。
NewになってSDカードがバックカバーとっての取り出しとなるので開ける機会が多いと思います。

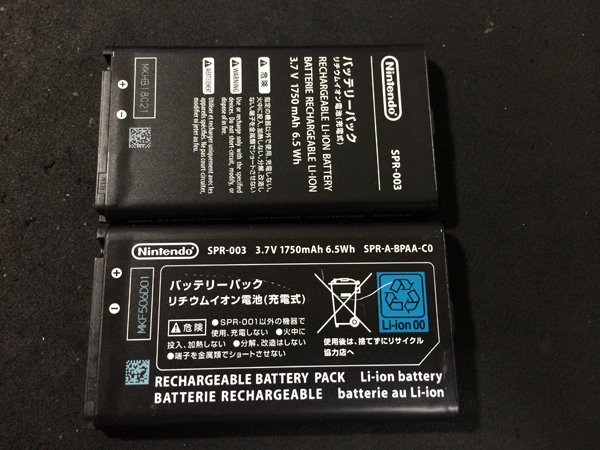

上がNew3DSLL、下がノーマル3DSLLのバッテリパック。
見た目は異なりますが互換性はあります。
ちなみにLLではない3DSはバッテリサイズが異なり互換性はありません。
(一応ノーマル3DSのバッテリはNew3DSで起動可能ですが隙間ができるので装着ができません)

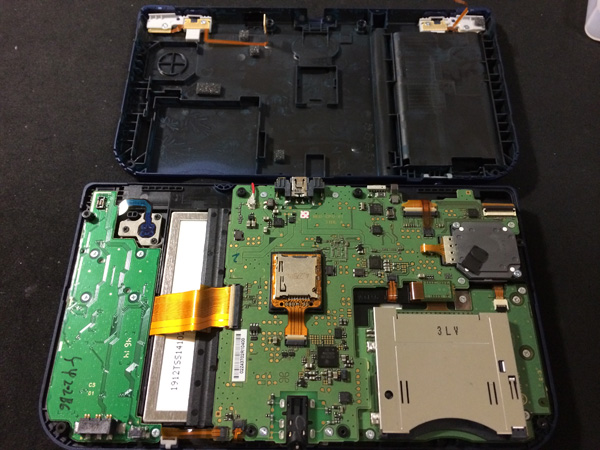

メイン基板周辺。ノーマル3DS系と異なりセパレート基板です。
DSi系と似たような感じですね。
作業難易度ですがLLに限ってはノーマルと大差はないと思います。
LLではない3DSに関してはNewの方が若干面倒に感じます。

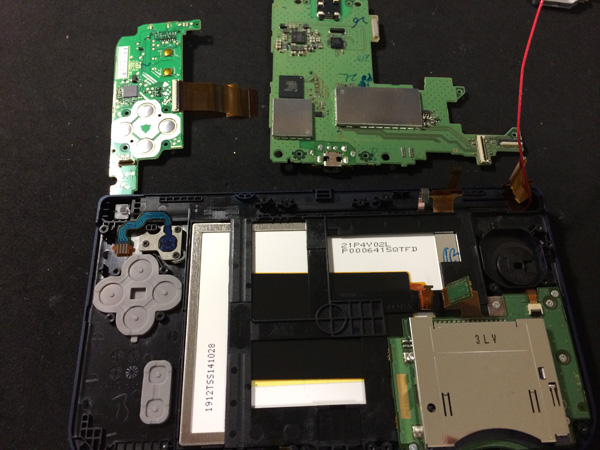

右上のL字の基板がメイン基板です。
カードスロットが隅に移動しておりますがこれはおそらくメーカーがカードスロットの故障の際
メイン基板まるまる交換での修理をしており、データの引っ越し作業が非効率だったんでしょうね。
なのでメイン基板と切り離して単独での交換を可能にしたものと思われます。
上画面裏側。3DSから見慣れた感じですね。
ただ、ケーブルの収まり順が変わっているので注意。
ノーマル3DSでは下から、上液晶ケーブル、カメラケーブル、3Dスイッチケーブルとなっていたのですが
今回はカメラと3Dスイッチのケーブルの順番が変わっています。
と、まあ概ねノーマル3DSと大差ない仕様となっております。
まだまだパーツが高いのですがNewの修理作業も承っております。
お困りの際はお申し付けください。
よろしくお願いいたします。
今週はNew 3DS2台、New3DSLL 1台とNewの修理が続いたので画像をとりました。
いくつかご紹介したいと思います。
NewになってSDカードがバックカバーとっての取り出しとなるので開ける機会が多いと思います。
上がNew3DSLL、下がノーマル3DSLLのバッテリパック。
見た目は異なりますが互換性はあります。
ちなみにLLではない3DSはバッテリサイズが異なり互換性はありません。
(一応ノーマル3DSのバッテリはNew3DSで起動可能ですが隙間ができるので装着ができません)
メイン基板周辺。ノーマル3DS系と異なりセパレート基板です。
DSi系と似たような感じですね。
作業難易度ですがLLに限ってはノーマルと大差はないと思います。
LLではない3DSに関してはNewの方が若干面倒に感じます。
右上のL字の基板がメイン基板です。
カードスロットが隅に移動しておりますがこれはおそらくメーカーがカードスロットの故障の際
メイン基板まるまる交換での修理をしており、データの引っ越し作業が非効率だったんでしょうね。
なのでメイン基板と切り離して単独での交換を可能にしたものと思われます。
上画面裏側。3DSから見慣れた感じですね。
ただ、ケーブルの収まり順が変わっているので注意。
ノーマル3DSでは下から、上液晶ケーブル、カメラケーブル、3Dスイッチケーブルとなっていたのですが
今回はカメラと3Dスイッチのケーブルの順番が変わっています。
と、まあ概ねノーマル3DSと大差ない仕様となっております。
まだまだパーツが高いのですがNewの修理作業も承っております。
お困りの際はお申し付けください。
よろしくお願いいたします。
